1. Introducción

En el Ecuador, existen zonas de relevancia económica impulsada por las actividades mineras, un ejemplo de esto lo tenemos en la provincia del Azuay en el cantón Camilo Ponce Enríquez (Escobar-Segovia et al., 2020). La zona geológica de Ponce Enríquez contiene altas cantidades de minerales de tipo sulfuro como pirita, pirrotina, arsenopirita, calcopirita y esfalerita, las cuales son parte de la materia prima extraída con el fin de procesamiento mineral (Salazar & Lozada, 2018). Los metales pesados y metaloides típicos en conformar sulfuros son Cu, Fe, As, Pb, Cd, Zn entre otros, al liberarse representan peligros para el medio ambiente y la salud humana (Jiménez-Oyola et al., 2021). Las actividades mineras luego de su procesamiento mineral permiten a una parte de estos minerales mantenerse persistentes en los residuos minero-metalúrgicos ampliamente conocidos como relaves (Peña Carpio y Menéndez-Aguado et al., 2016).

Estudios han corroborado que, de la totalidad del material sometido a procesamiento que a nivel mundial alcanzan enormes cifras, un porcentaje superior al 95% se transforma en residuos (Falagán et al., 2017; Schoenberger, 2016). El procesamiento de minerales sulfurosos representa un riesgo para los recursos hídricos. La problemática de la oxidación de sulfuros empobrece la calidad del agua con sulfatos, hierro (III), metales pesados y metaloides (Lindsay et al., 2015). Los residuos del proceso, no poseen una adecuada gestión, debido a esto se ha llevado a la contaminación de cuerpos de agua superficiales por el vertido directo de residuos minero-metalúrgicos. Los ríos cercanos al sector contienen altas cantidades de metales pesados tanto en agua como sedimentos. (Carling et al., 2013; Reyes et al., 2016).

Metales presentes en los residuos tienen una gran movilidad a bajo pH tales son el Cu, Fe, Zn. El proceso de oxidación de sulfuros propiciado por microorganismos generadores de drenajes ácidos es ampliamente difundido. Este fenómeno habilita la capacidad de los residuos minero-metalúrgicos para generar drenaje ácido y facilitar la movilidad de metales pesados, como el cobre, hierro y arsénico (Tabelin et al., 2020). Se ha utilizado en recuperaciones de cobre en minerales de baja ley en medios controlados utilizando variedades de organismos unicelulares. Responsables de reacciones químicas precursoras de este proceso conocido como biolixiviación (Latorre et al., 2016; Zhang et al., 2020) La biolixiviación no sólo se usa como un método secundario para aumentar la recuperación de metales de los residuos. Se ha propuesto su empleo como una alternativa de bajo costo, más amigable con el ambiente en materia de saneamiento ambiental. La propuesta se enfoca en remover metales pesados (Park et al., 2014).

Los metales pesados y metaloides es una problemática grave ya que los recursos hídricos son la base de cualquier actividad. Se compromete con ello la seguridad alimentaria y salud pública global por las actividades antrópicas. Los metales pesados y metaloides afectan de forma distinta, estas van desde el daño a órganos vitales hasta desarrollo de varios tipos de cáncer (Reyes et al., 2016).

La oxidación de azufre y hierro Fe²⁺ hacia Fe³⁺, es el efecto de los microorganismos responsables de la biolixiviación (Hoffman, 2020). Especies unicelulares utilizadas para la biolixiviación resaltan del género Thiobacillus que han ganado reconocimiento por ser usados de manera industrial en la biohidrometalurgia para recuperación de metales de residuos minero metalúrgicos (Gao et al., 2021).

2. Materiales y Métodos

2.1. Muestras de residuos minero-metalúrgicos

En el sector de la muestra de estudio se explota minerales con altas cantidades de sulfuros, por lo cual parte de estos minerales se hacen presentes en los residuos minero- metalúrgicos (Mäkinen et al., 2020). La muestra de relaves fue donada por la Compañía Minera Gaocas S.A. Planta de beneficio de minerales situada en el sector de Zhumiral. Camilo Ponce Enríquez, Azuay, Ecuador. En esta planta de beneficio se llevan a cabo los procesos de concentración por flotación y el proceso de hidrometalurgia mediante la cianuración. Se generó una muestra representativa para el análisis, esta toma de muestra se la generó directamente en la tubería de descarga hacia la relavera.

2.2. Caracterizaciones de los residuos minero-metalúrgicos

En la Tabla 1 se muestran los ensayos realizados en el Instituto de Investigaciones Geológico Energéticas del Ecuador (IIGE) y en la Facultad de Ingeniería en Minas petróleos y Ambiental (FIGEMPA).

2.3. Medios de cultivo y enriquecimiento microbiano

Para el cultivo bacteriano se utilizaron dos medios de cultivo líquidos, el medio 9k (Temple & Colmer, 1951): 3 g l^-1; KCl, 0,1 g l^-1; 0,5 g l^-1; 0,5 g l^-1; 0,1 g l^-1, 44,2 g l^-1. También se usó el medio 9k modificado (TK), este último tiene 10 g l^-1 de tiosulfato en lugar del sulfato ferroso. Los cultivos microbianos se llevaron a cabo en matraces Erlenmeyer de 250 ml de capacidad, a una temperatura de 30 °C con agitación magnética a 120 RPM.

2.4. Pruebas de lixiviación a nivel de laboratorio

Se llevaron a cabo experimentos de lixiviación microbiana utilizando matraces Erlenmeyer de 1 litro de capacidad, colocados en placas de agitación magnética a una velocidad de 120 revoluciones por minuto y a una temperatura de 30 °C, utilizando una densidad de pulpa del 8 %. Cada matraz se llenó con 700 ml de Medio de Cultivo 9K previamente disuelto al 7 %. Además, se llevaron a cabo pruebas de lixiviación sin la adición de inóculo microbiano, con el propósito de comparar la velocidad de oxidación de las reacciones químicas con aquellas que tienen lugar en presencia de un catalizador biológico.

2.5. Pruebas de biolixiviación en mayor escala

Temperatura oscilante entre los 20 y 33 °C se obtuvo acidez ≃ 1.5. Las RPM generadas fueron de 85 RPM. En un volumen de 8,3 litros, se sometieron a ensayo 640 g de residuos minero metalúrgicos. Se puede observar en un esquema resumen en la Figura 1.

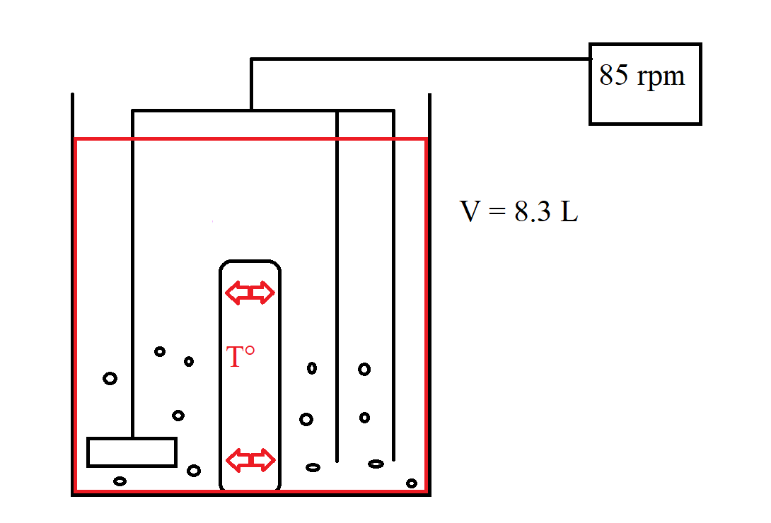

Figura 1
Esquema del funcionamiento del ambiente controlado para escala del proceso

Figure 1. Schematic of the operation of a controlled environment for scaling of the process

3. Resultados

Los siguientes resultados se deben a los ensayos realizados a la muestra de residuos previo al proceso de biolixiviación. En la Figura 2 se observa la tinción microbiana, en la Tabla 2 los resultados de la caracterización de residuos mediante ensayos ICP-OES, DRX y FRX. Las concentraciones de metales de ICP-OES se describen en unidades mm kg^-1, su equivalente es ppm. Los resultados del ensayo FRX (Fluorescencia de rayos X) de caracterización previa al proceso de biolixiviación presentan los elementos químicos que conforman los residuos minerales. En la identificación de los minerales presentes (elementos mayores) en los residuos se utilizó los resultados de la Difracción de rayos X.

Figura 2
Tinción Gram del consorcio de microorganismos acidófilos. Aumento de 100x

Figure 2. Gram staining of the consortium of acidophilic microorganisms. Magnification 100x

Una vez obtenidos los datos se pudo partir a las primeras pruebas de laboratorio en matraces como se especificó previamente. Los resultados arrojaron que el proceso de biolixiviación de residuos minero-metalúrgicos inoculado con microorganismos capaces de biooxidación presentó cambios en la solución. En el matraz sin inóculo microbiano los valores de pH y TDS no tuvieron cambios significativos a lo largo del experimento (Tabla 3). Tanto el cobre como el hierro se mantuvieron indetectables en la solución.

Como parte del proceso de biolixiviación se muestra la evolución del pH a través de los días que duró el experimento (Figura 3), y los cambios de cobre disuelto (Figura 4).

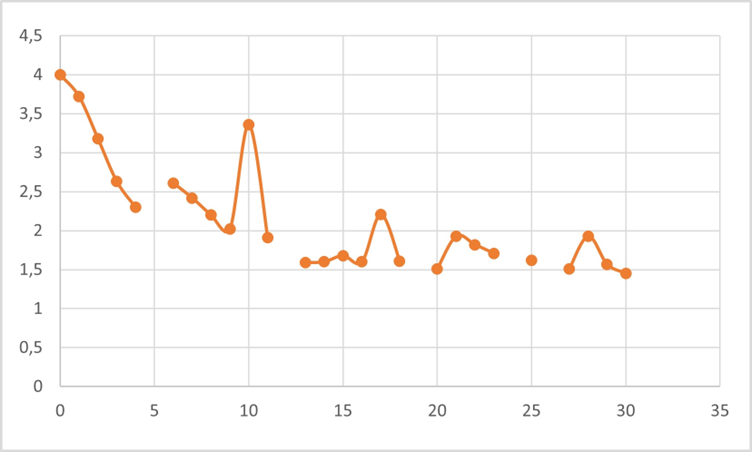

Figura 3
Evolución del pH durante 30 días de experimentación

Figure 3. Evolution of pH for 30 days of testing.

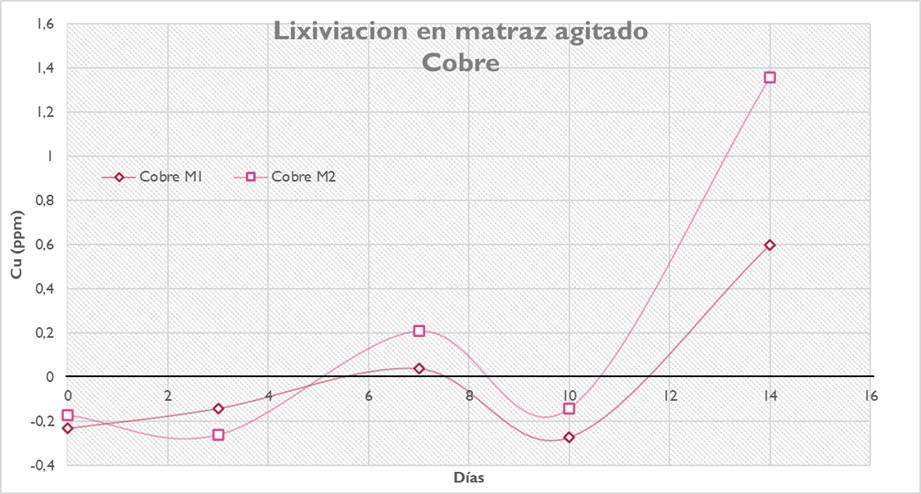

Figura 4
Cambios de cobre disuelto en el tiempo de experimentación a nivel de laboratorio

Figure 4. Changes in dissolved copper over the test time at laboratory

Muestras de líquido tomadas de forma periódica lunes y jueves se sometieron a espectrometría de absorción atómica generando concentraciones de Cu y Fe solubilizadas (Figura 5).

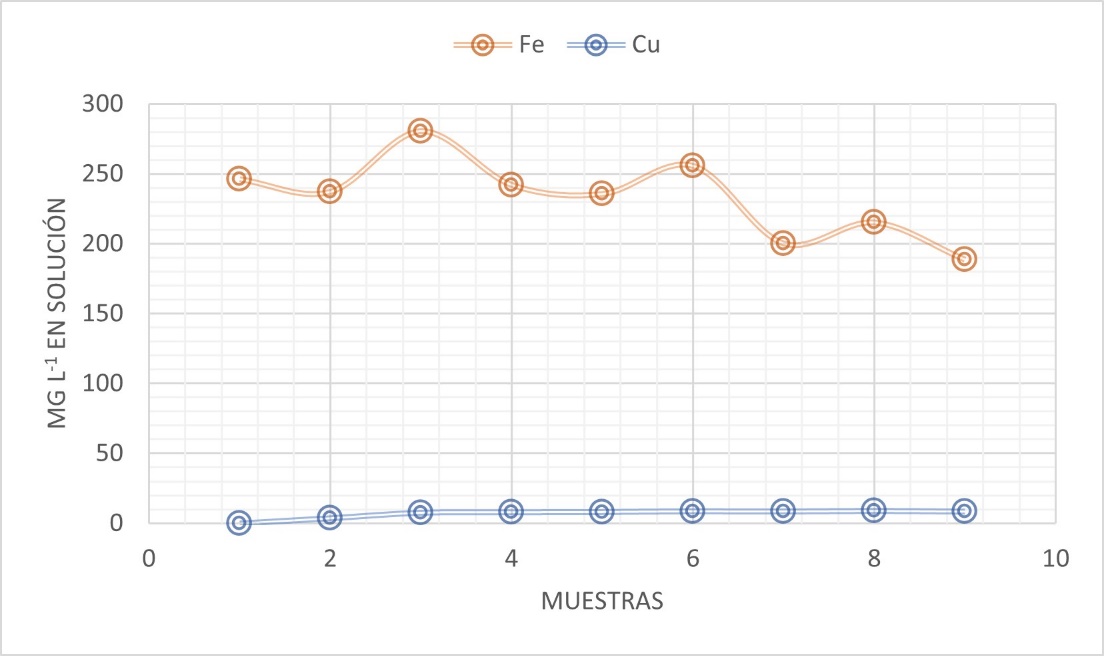

Figura 5
Concentraciones de cobre y hierro solubilizadas

Figure 5. Solubilized copper and iron concentrations

Al final del proceso de biolixiviación se realizó ensayos los cuales muestren que cambios sucedieron dentro del proceso ejecutado. Con base en estos ensayos realizados por el IIGE se pudo realizar procedimientos de cálculos para la evaluación de la remoción de arsénico. A partir de este punto las tablas de ensayos fueron de la muestra sometida a biolixiviación. Las concentraciones de metales de interés se ven en la Tabla 4.

Los cambios de la mineralogía mediante DRX y los elementos mayores del ensayo FRX, se pueden observar en la Tabla 5.

Con los datos pertinentes de las concentraciones presentes de metales pesados en los residuos, tanto antes como después del ataque microbiano desarrollado en el biorreactor experimental, se establecieron los porcentajes de ausencia de los metales comparando los valores inicial y final. La eficiencia de remoción de arsénico en el presente trabajo se calculó mediante la ecuación [1].

[1]

donde:

• [As]_i= Concentración de arsénico inicial en mg kg^-1.

• [As] = Concentración de arsénico después del tratamiento en mg kg^-1.

Los cálculos ejecutados son una manera directa de establecer la relación directa porcentual entre las cantidades de metales. De forma gráfica esto es visible en la Figura 6, dando el conteo porcentual de remoción de elementos.

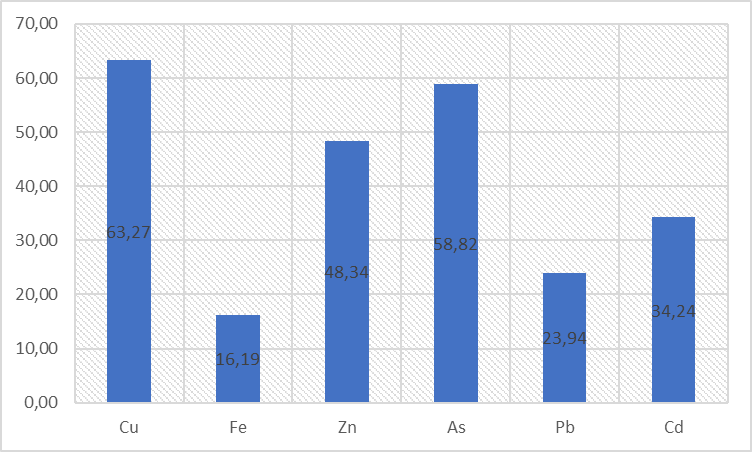

Figura 6
Porcentajes de remoción de metales

Figure 6. Metal removal rates

4. Discusión

Normalmente los residuos provenientes del proceso de separación de los minerales económicos y roca estéril se consideran peligrosos, debido a que, con el tiempo, los minerales sulfurosos restantes se oxidan, generando lixiviados enriquecidos en metales potencialmente contaminantes (Lindsay et al., 2015; U.S. Environmental Protection Agency, 1994) La eliminación del azufre en los desechos mineros mediante ataque microbiano implica la posibilidad de inhibir completamente la generación de drenajes ácidos, y, por lo tanto, detener la migración de metales pesados al suelo y cuerpos de agua. En el contexto de esta investigación se logró replicar los procesos naturales en un ambiente controlado, con el objetivo de estabilizar químicamente un desecho peligroso. Aumentando las condiciones favorables para el accionar de los microorganismos, con la intención de aumentar la remoción de metales pesados.

Los metales pueden volverse solubles en condiciones ácidas y estar en una fase líquida dentro de un ambiente controlado. Este proceso se ve evidenciado mediante absorciones atómicas. Es posible verificar la ausencia de metales repitiendo ensayos para análisis de compuestos y elementos.

La significativa remoción del 63,27% de la concentración de cubre, 16,19% en hierro y la de arsénico constituye un logro que debe seguir siendo estudiado por ser metales pesados altamente tóxicos y contaminantes. El método requiere más ensayos para determinar los nuevos compuestos que se han formado en la fase líquida del lixiviado. Es considerable aceptar que dicho hallazgo representaría la forma de neutralizar los residuos minero-metalúrgicos. Paralelamente a esto, un punto que merece interés es el análisis de la recuperación de metales con valor económico presentes, que podría recuperarse dándole un valor a los residuos (Fomchenko y Muravyov, 2020) De esta manera la revalorización y el saneamiento ambiental crean el panorama apto para la sostenibilidad.

El experimento aún requiere procesos experimentales que aporten más datos, que permitan determinar la eficiencia de todos los procesos dados en la biolixiviación. Sin embargo, los parámetros externos controlables con tecnología experimental incidieron de forma positiva. Al trabajar dentro de la mejora de los microorganismos como su metabolismo, resistencia a la cantidad de metales disueltos, taza de crecimiento y duplicación generacional se podrá obtener mejoras de los resultados dado que la ramificación de la investigación en este campo tienes muchas oportunidades. Aprovechando el hecho de que los microorganismos provienen de un aislamiento directo de la naturaleza.

5. Conclusiones

Los microorganismos generadores de lixiviados con metales peligrosos y contaminantes representan problemas para la gestión de residuos minero-metalúrgicos e incluso minas en operación. Pero con un enfoque diferente pueden ser beneficiosos en un ambiente controlado, siempre y cuando se identifiquen sus funciones vitales sobre residuos con elementos aprovechables para ellos. Dada la característica de liberar metales pesados de minerales, y paralelamente la generación de acidez con oxidación férrica produce un medio que aumenta la cantidad de metales liberados a un medio líquido controlado.

La pasivación de residuos es un tema que debe ser tratado de forma urgente, por el motivo de que la generación de residuos minero-metalúrgicos es constante y mueve gran parte de la economía de un país en vías de desarrollo. El presente estudio demuestra que existen opciones para generar metodologías que pueden implementarse con el objetivo de tener una industria con un desarrollo sostenible.

Los metales pesados y metaloides constituyen un punto de análisis dentro de la salud pública y debe ser difundido. Las enfermedades asociadas a intoxicación por metales pesados en poblaciones que consumen agua y demás elementos dependientes de la misma deben ser atendidas a tiempo una vez conocida la problemática.

Contribuciones de los autores

• Santiago Martín Salinas García: conceptualización, investigación, metodología, recursos.

• Juan David Rosero Mosquera: investigación, metodología, recursos, redacción – borrador original.

• Félix Daniel Andueza Leal: metodología, redacción – borrador original.

• Diana Karina Fabara Salazar: conceptualización, redacción – borrador original, redacción – revisión y edición.

• Danny Santiago Burbano Morillo: redacción – revisión y edición.

• Sonia Elizabeth Chamorro Armas: investigación.

• Darío Damián Lozada Fiallos: conceptualización, supervisión, redacción – borrador original, redacción – revisión y edición.

Implicaciones éticas

Los autores declaran que no existen implicaciones éticas.

Conflicto de interés

Los autores declaran que no existen conflictos de interés financieros o no financieros que podrían haber influido en el trabajo presentado en este artículo.

Información adicional

Este artículo es producto del póster presentado en el Encuentro Cientfìico “Una Sola Salud, Biodiversidad e Inocuidad Alimentaria”, desarrollado el 17 y 18 de julio de 2023.
