Determinación de curvas de aforo experimentales para una canaleta Parshall de 6” a partir de la variación de la pendiente de fondo del canal.

Resumen

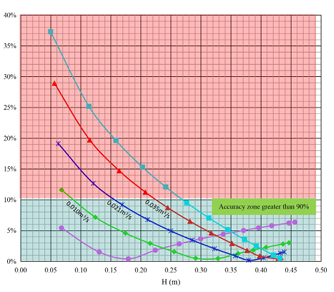

En este artículo se reportan los resultados de la investigación basada en pruebas experimentales en laboratorio de un aforador Parshall de 6 pulgadas de ancho de garganta, diseñado y construido según la norma ASTM D1941-21, constituido en polimetilmetacrilato (acrílico), instalado en el interior del canal hidrodinámico del Centro de Investigaciones y Estudios de Ingeniería de los Recursos Hídricos de la Escuela Politécnica Nacional (CIERHI – EPN); las pruebas determinan la variación de los caudales aforados en función de la variación de las pendientes del fondo del canal hidrodinámico  (5 pendientes) en condiciones de descarga libre; se comparan entre las curvas de aforo experimentales resultantes y la curva teórica - empírica normada, se obtienen los errores y diferencias relativas y se establecen zonas gráficas del ábaco correspondiente, donde el máximo error relativo tolerable para los caudales aforados con la curva teórica es Er = 10%.
