Se obtuvieron películas de termoplásticos biodegradables a partir de queratina de plumas de pollo. Las plumas de pollo contienen en su mayor parte una proteína llamada queratina, la cual fue la sustancia principal de estudio en la investigación, ya que luego de ser extraída se procedió a polimerizar, para así producir el termoplástico. Se utilizó un método directo para obtener la Queratina, la misma que fue validada mediante pruebas en el FTIR (Fourier Transform Infrared Spectrometry), equipo que permitió separar los componentes de la misma, los cuales fueron confrontados con datos bibliográficos. La queratina fue sometida a un proceso de polimerización con glicerina y colágeno como agentes plastificantes y posteriormente se realizaron pruebas físicas, las cuales demostraron una mejor polimerización con colágeno que con glicerina; sin embargo, el polímero obtenido mostraba baja calidad. En conclusión, se comprobó que las concentraciones de los reactivos usados juegan un papel importante al momento de polimerización, ya que de estos dependen la calidad de la película biodegradable, así como también, el secado y el lavado de la queratina, procesos en los cuales se debe mantener un pH neutro o cercano.

El uso de productos plásticos es necesario en nuestra vida cotidiana, lo que ha generado un grave problema de contaminación ambiental a nivel mundial debido al tiempo que tarda en degradarse; además, aportan al calentamiento global ya que las fundas plásticas liberan gases de efecto invernadero (metano y dióxido de carbono principalmente) cuando se acumulan en los centros de acopio de desechos y comienzan a descomponerse [1].

Los plásticos sintéticos tienen su origen en los derivados del petróleo, se estima que su degradación tarda alrededor de 500 años [2]. Esta particularidad y la necesidad de su uso, hace indispensable investigar sobre la obtención de plásticos amigables con el ambiente, dando como resultado la creación de los biopolímeros.

Son varios los factores que demuestran la importancia de los biopolímeros: el alto costo de las resinas derivadas del petróleo, la creciente conciencia de los consumidores acerca de la necesidad de proteger al ambiente, la madurez tecnológica ya alcanzada en la generación de productos de alto desempeño con estas resinas derivadas del petróleo. Esto explica que en los últimos años los fabricantes de envases han lanzado al mercado productos de plásticos biodegradables fabricados a partir de recursos renovables.

Los bioplásticos, a diferencia de los plásticos convencionales, tienen su origen en productos vegetales o animales; en el proceso de su elaboración emiten entre 0,8 y 3,2 toneladas menos de dióxido de carbono por tonelada en comparación de los plásticos derivados del petróleo y el tiempo de degradación es menor, constituyendo así una alternativa para la sustitución de una gran variedad de plásticos [3].

Actualmente, se está trabajando en todo el mundo para encontrar materias primas alternativas que permitan abaratar los costos.

Desde 1970, la industria avícola ecuatoriana ha crecido de manera sostenida debido al crecimiento de la población de nuestro país y los cambios en su alimentación (en promedio, cada habitante consume 23 kg de carne de pollo al año). Actualmente esta industria constituye un sector importante de la economía nacional, debido a su relación con otros sectores económicos, consolidándose una gran cadena agroindustrial que se preocupa del problema de la emisión de grandes volúmenes de contaminantes orgánicos mal procesados y que se están desperdiciando [4]. Solamente en la provincia de Pichincha existen 44 plantas avícolas, y si tomamos como referencia una planta que faene alrededor de 200 pollos diarios, tenemos que un pollo de 45 días de edad, pesa 2.4 kg y el 6.5% de su peso (150g) corresponde a plumas; en promedio, de los 200 pollos se generan 30 kg de plumas al día y se desechan alrededor de 11.000 kg de plumas al año. Si esta cantidad de plumas se procesa como materia prima, de ella se obtendría alrededor de 9.000 kg de queratina, ya que el 80% de su peso corresponde a esta proteína [5].

La utilización de estos residuos agrícolas para hacer bioplásticos permite dar una segunda vida a un residuo y obtener un polímero biodegradable. De llegar a obtener resultados favorables, en un futuro se podría utilizar este desecho barato y abundante en la elaboración de varios productos, en lugar de que acabe incinerado o almacenado en los centros de acopio de basura.

Las proteínas: Son biopolímeros formados por gran número de unidades estructurales repetitivas. Debido a su gran tamaño, cuando estas moléculas se dispersan en un disolvente adecuado, forman siempre dispersiones coloidales con características que las diferencian de las disoluciones de moléculas más pequeñas [6].

Las proteínas son largas cadenas de aminoácidos unidas por enlaces peptídicos entre el grupo carboxilo (-COOH) y el grupo amino (-NH2) de residuos de aminoácido adyacentes. Por hidrólisis, las moléculas de proteína se dividen en numerosos compuestos relativamente simples, de masa molecular pequeña, que son las unidades fundamentales constituyentes de la macromolécula, estas unidades son los aminoácidos, de los cuales existen veinte especies diferentes y que se unen entre sí mediante enlaces peptídicos.

Cientos y miles de estos aminoácidos pueden participar en la formación de la gran molécula polimérica de una proteína [7].

Queratina: Proteína que se presenta en forma de micro fibrillas, como si fuesen una maroma o cuerda. Las proteínas siempre están formadas por cadenas de aminoácidos que se enlazan entre sí formando fibrillas. Está muy extendida en la naturaleza, además de encontrarse en la piel, pelo y uñas, se encuentra en la lana, las plumas, pezuñas, cuernos, etc.

La queratina está compuesta básicamente por un aminoácido de alto contenido de azufre. Las queratinas duras contienen entre un 15 o un 18% de azufre, mientras que las blandas sólo tienen entre un 2 y un 4%.

Los protómeros de queratina se unen entre sí para formar dímeros. El dímero es el primer precursor de la gran molécula de la queratina en el que entran en juego varias proteínas. La unión no tiene lugar de cualquier manera, sino de una forma muy concreta: una subunidad ácida se unirá con una subunidad básica. De esta forma, la macromolécula acabará teniendo la misma proporción de subunidades básicas que de subunidades ácidas.

Posteriormente, dos dímeros se unirán entre sí para formar tetrámeros. Multitud de tetrámeros se unen entre sí, unos detrás de otros, dando lugar a los protofilamentos; varios protofilamentos se unen entre sí, en grupos de unos cuatro protofilamentos formando una protofibrilla, a partir de estas protofibrillas bien cohesionadas se formarán las grandes moléculas de queratina, uniéndose muchas subunidades y torsionándose formando un trenzado.

Polímeros: Un polímero es una gran molécula constituida por la repetición de pequeñas unidades químicas simples. En algunos casos la repetición es lineal, de forma semejante a como una cadena la forman sus eslabones, en otros casos las cadenas son ramificadas o interconectadas formando retículos tridimensionales. La unidad repetitiva del polímero es usualmente equivalente o casi equivalente al monómero o material de partida del que se forma el polímero [8].

Generalmente, las unidades químicas de las cuales está conformado un polímero son llamadas monómeros.

En función de la respuesta mecánica que tenga el polímero frente a temperaturas elevadas, pueden ser:

Termoplásticos: Son polímeros que, al calentarse a determinadas temperaturas (sobre la temperatura vítrea Tg), se convierten en fluidos, permitiendo su moldeabilidad en la forma deseada, que quedará preservada al enfriarse pues se endurecen debido a la formación de cristales. Constituyen el grupo más importante y de mayor uso comercial de polímeros sintéticos. Generalmente a estos materiales se les aplica calor y presión. Su estructura general puede ser lineal o ramificada y como característica general son blandos y dúctiles. Como ejemplos comunes de termoplásticos se encuentran los polietilenos, los polipropilenos, el policloruro de vinilo, las poliamidas, los policarbonatos, los poliuretanos.

Elastómero: Son polímeros que contienen cadenas con mucha libertad de movimiento molecular (flexibilidad). Presentan dobles enlaces a lo largo de la cadena, pero también se pueden usar monómeros tridimensionales. Son insolubles, pero hinchables con solventes orgánicos. Los elastómeros se utilizan por sus excelentes propiedades elásticas, como ejemplo, se puede citar al caucho natural y sintético, el caucho nitrilo, el caucho estireno, entre otros.

Termoestables: Son polímeros que no pueden fluir por efecto de la temperatura para ser remoldeados. Están conformados por moléculas de cadena larga que están entrecruzadas en una organización tridimensional. Son moléculas de alto peso molecular con fuertes enlaces covalentes, tienden a ser resinas de mucha rigidez, y al someterlos a temperatura elevada, en vez de ablandarse, promueven la descomposición química del polímero (carbonización). A temperatura ambiente estos polímeros son duros y frágiles. Generalmente estos polímeros tienen mejores propiedades mecánicas, químicas, térmicas, y resistencia eléctrica de todos los polímeros termodependientes. Como ejemplos de polímeros termoestables se tienen a las resinas vinilésteres, resinas epoxi, resinas fenólicas, resinas urea-formaldehído, etc. [9].

Se aplicó un método directo, que consiste de los siguientes procesos:

Las plumas se adicionan a un recipiente con suficiente agua, la agitación es manual y ocasional. Después de 6 horas de lavado se desecha el agua, usando una malla adecuada y se repite el proceso por dos veces más. Las plumas húmedas son secadas en una estufa a 50 °C por 48 horas (Fig. 1).

Se realizó la molienda de las plumas usandoun molino ultra centrífugo con un tamiz de diámetro de partícula de 2 mm. El molino presentó la facilidad de elegir el diámetro departícula sin la necesidad de tamizarlo.

Se utilizó una solución de hipoclorito de calcio al 3%(v/v.), con una relación de plumas/solución de Ca(ClO)2 (p/v) de 1/7 por 30 minutos a una temperatura de 18-22 °C.

Se utilizó una solución de ácido clorhídrico (HCl) 1 M. Se trabajó con una relación de plumas/HCl (p/p) de 1/3 por 24 horas a una temperatura de 18-22 °C. Después se procedió a lavar las plumas para eliminar el exceso de ácido en la muestra, controlando que el agua de lavado tenga un pH de hasta 5.

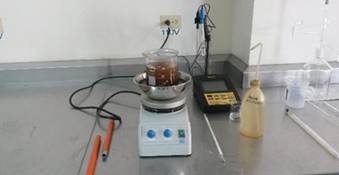

Se añadió una solución de hidróxido de sodio (NaOH) a diferentes concentraciones con agitación constante. La relación de plumas/solución de NaOH (p/p) fue de 1/7, se trabajó por una hora y a una temperatura de 100 °C con un baño de glicerina (Fig. 2), después se lavó la queratina obtenida con agua destilada hasta que el agua de lavado tenga un pH de 10-13.

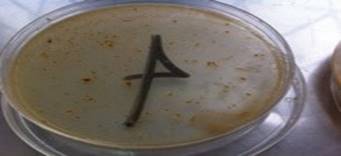

El método utilizado para la elaboración de las películas biodegradables fue el de evaporación de solvente, que es el que da los mejores resultados para obtener películas de acuerdo a trabajos realizados con otros biopolímeros en la Universidad Técnica de Ambato, así como en la Escuela Politécnica Nacional (Fig. 3).

Para la obtención de la queratina se utilizó las barbillas y los raquis de plumas de aves de pollo de aproximadamente 60 días de edad; se aplicó un método modificado que utiliza las propiedades del NaOH para extraer la proteína, obteniéndose una solución cuyas características fueron comparadas con la queratina comercial que se encuentra en el mercado nacional. La polimerización se probó con dos agentes plastificantes como el colágeno y la glicerina que son los reactivos que se disponen en la Facultad de Ingeniería Química, pero se debería experimentar con otros reactivos que presentan superiores propiedades plastificantes para obtener excelentes resultados. Mejorando la calidad de la película, se la puede utilizar como materia prima para elaborar bolsas de plástico tipo camiseta, que son las que se usan en los supermercados. Además, se debe realizar un estudio de las propiedades biodegradables que presenta la película obtenida.

La película obtenida en este estudio es de baja calidad como se demuestra en la tabla de resultados (Tablas 1, 2, 3). Para obtener una polimerización de mejor calidad es necesario experimentar con otros agentes plastificantes como el alcohol polivinílico que tiene óptimas propiedades, en relación al colágeno y la glicerina para formar películas, como emulsionante y como adhesivo. El rendimiento en la obtención de queratina es del 12.4 %, el cual se puede mejorar incorporando un agente reductor al proceso de desacetilación que ayude a la extracción de la queratina. El espesor de la película se encuentra dentro del rango establecido en la norma NTE INEN 2290 y la resistencia a la rotura se puede mejorar incorporando un agente plastificante de mejores características.
